Дом в Прудище, Тверская область

Проект вентиляции и кондиционирования и этап монтажа инженерных систем.

  • Приточная установка Horynize WF-800 с водяным нагревателем
  • Расчётный приток — 640 м³/ч, вытяжка — 540 м³/ч
  • По проекту — мультисплит-система MDV на пять внутренних блоков и отдельная сплит-система
  • Увязка воздуховодов, фреоновых трасс и дренажа в 3D-модели
РегионПрудище, Тверская область
Год2026

В проекте предусмотрены отдельные приточная и вытяжная системы. Свежий воздух подаётся в жилые помещения, а вытяжка организована из вспомогательных и влажных зон.

Оборудование размещено в технической зоне. Воздуховоды проходят под потолком; для участков на чердаке предусмотрена теплоизоляция. В мастер-спальне проектом предусмотрена подача воздуха через фрезеровку в шкафу.

Фотографии показывают этап монтажа: установку оборудования, прокладку воздуховодов и подготовку инженерных трасс.

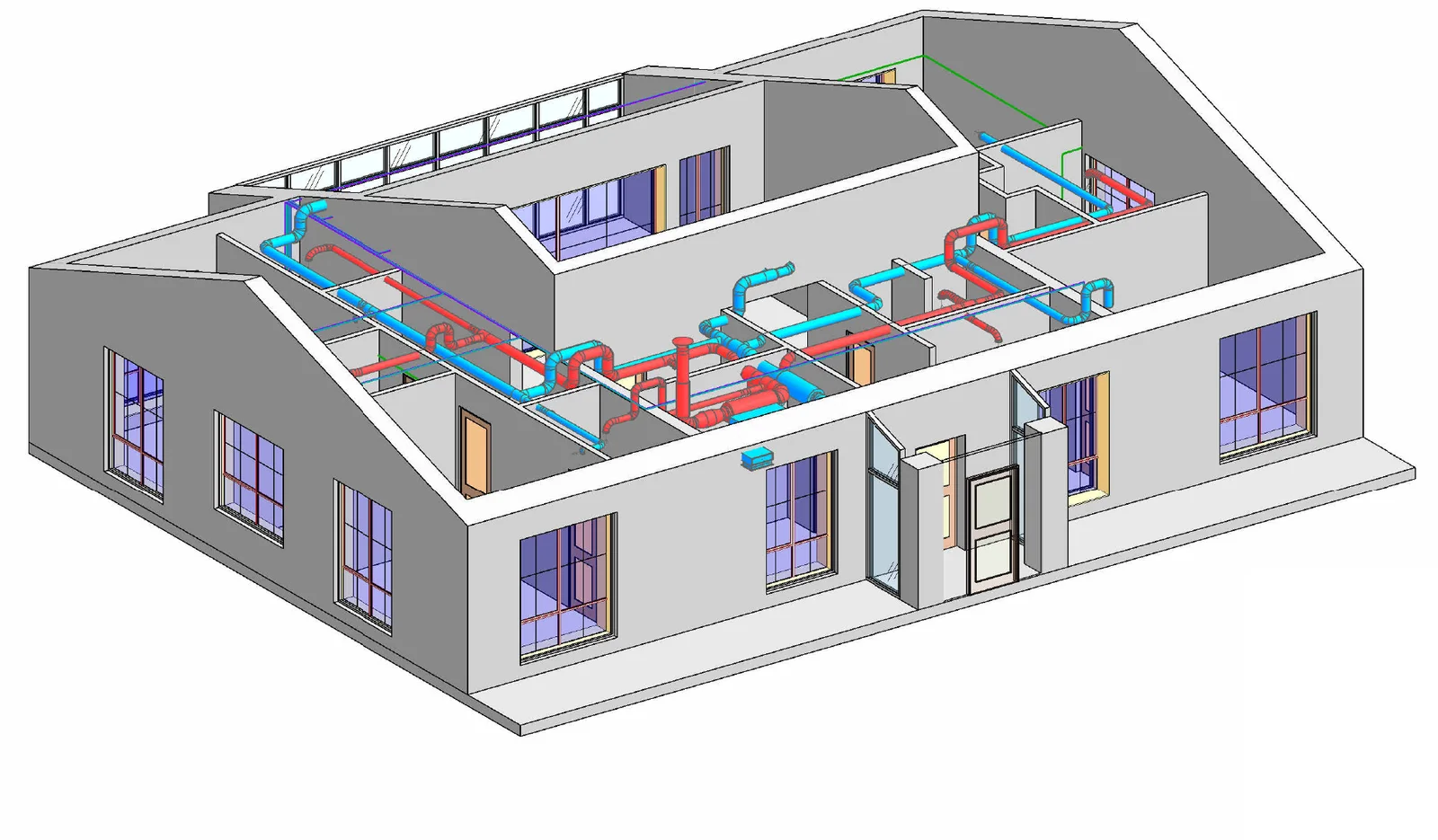

3D-вид проекта вентиляции дома в Прудище

Виды из проекта

3D-вид проекта вентиляции дома в Прудище
3D-вид проекта вентиляции дома в Прудище

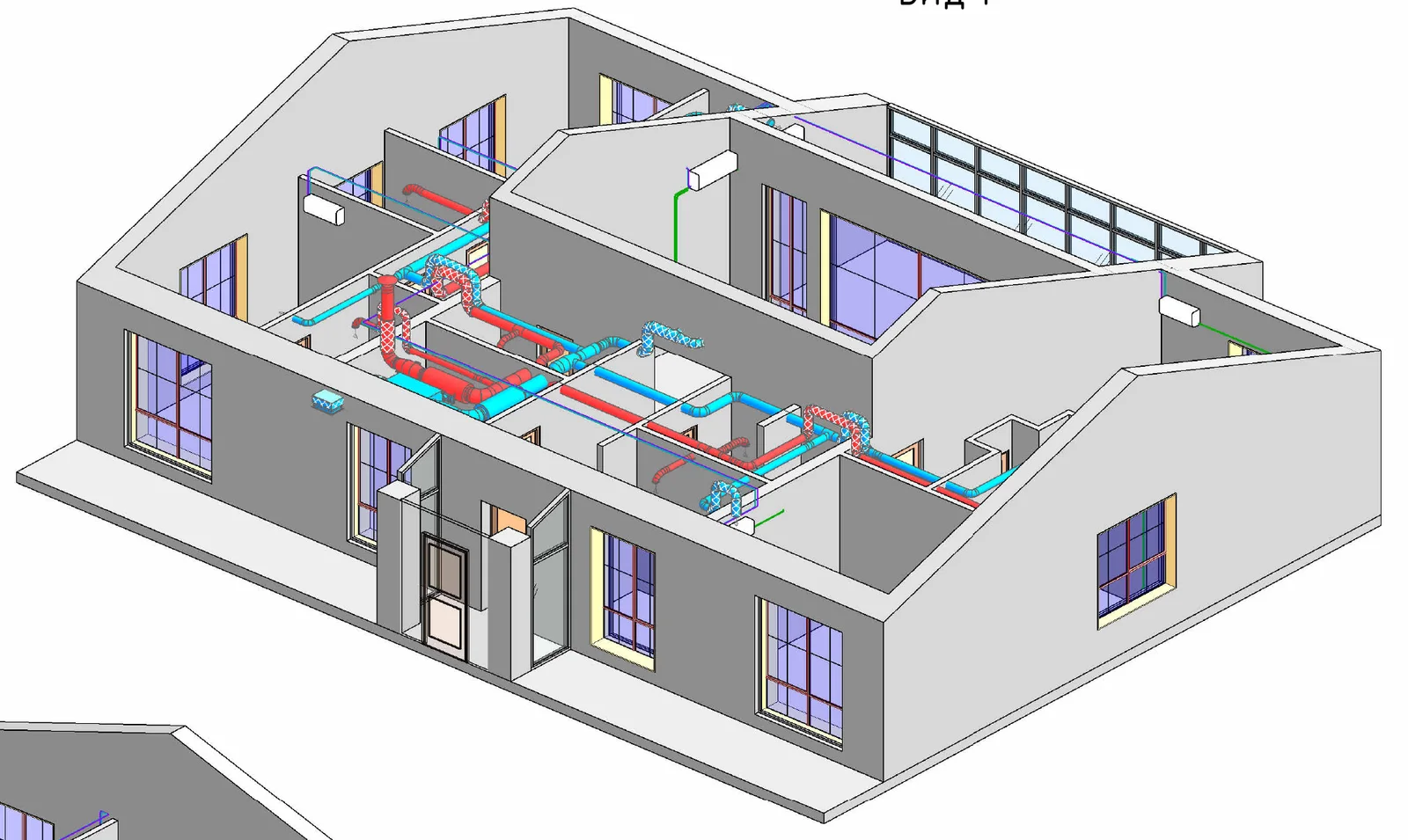

Размещение вентиляции и кондиционеров в 3D-модели
Размещение вентиляции и кондиционеров в 3D-модели

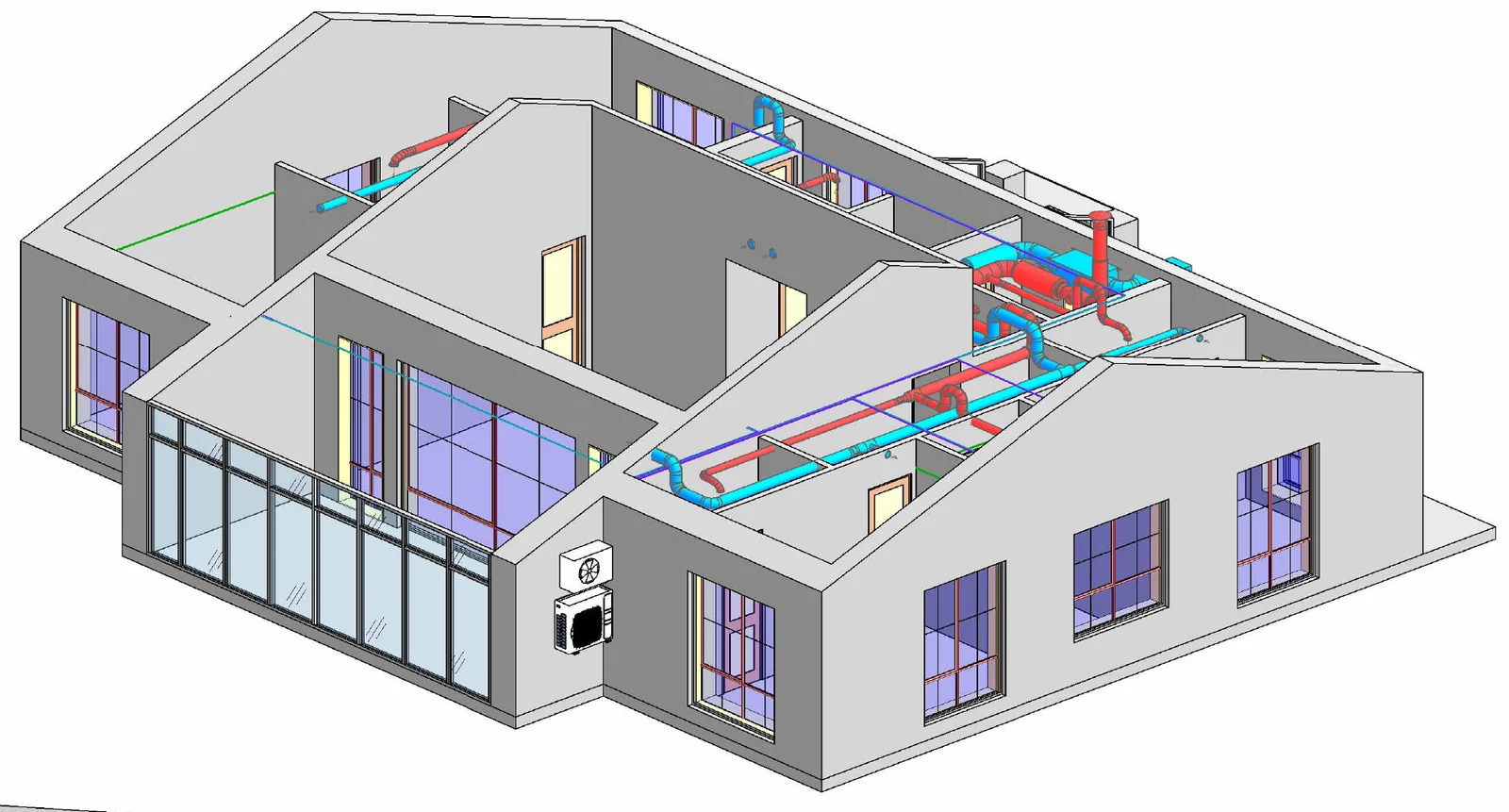

3D-вид дома со стороны наружных блоков кондиционирования
3D-вид дома со стороны наружных блоков кондиционирования

Фотографии монтажа

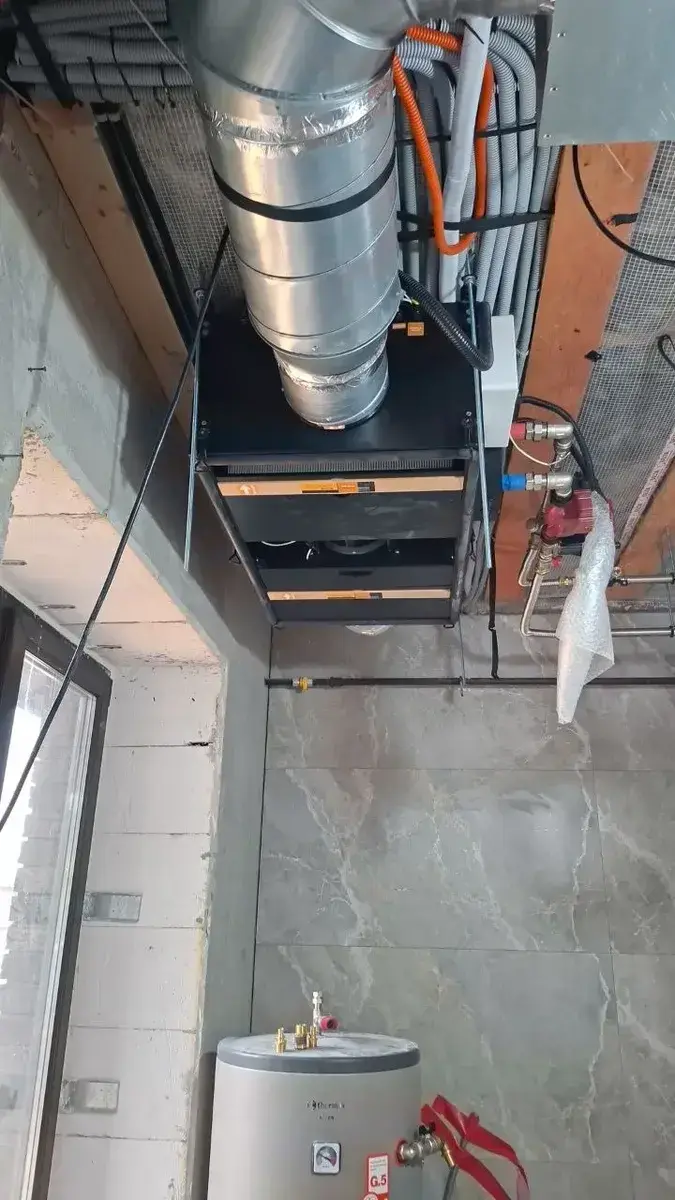

Приточная установка и подключение воздуховода
Приточная установка и подключение воздуховода

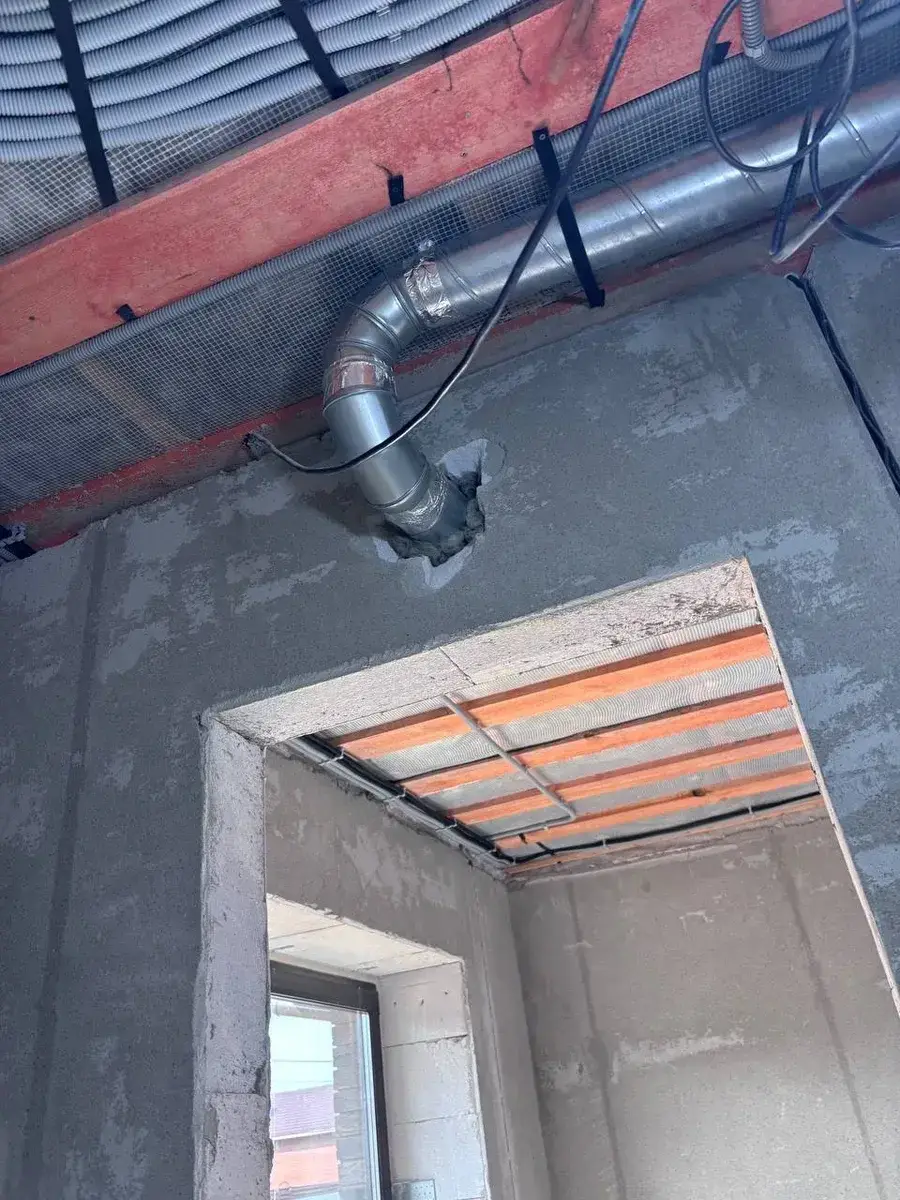

Проход воздуховода через стену
Проход воздуховода через стену

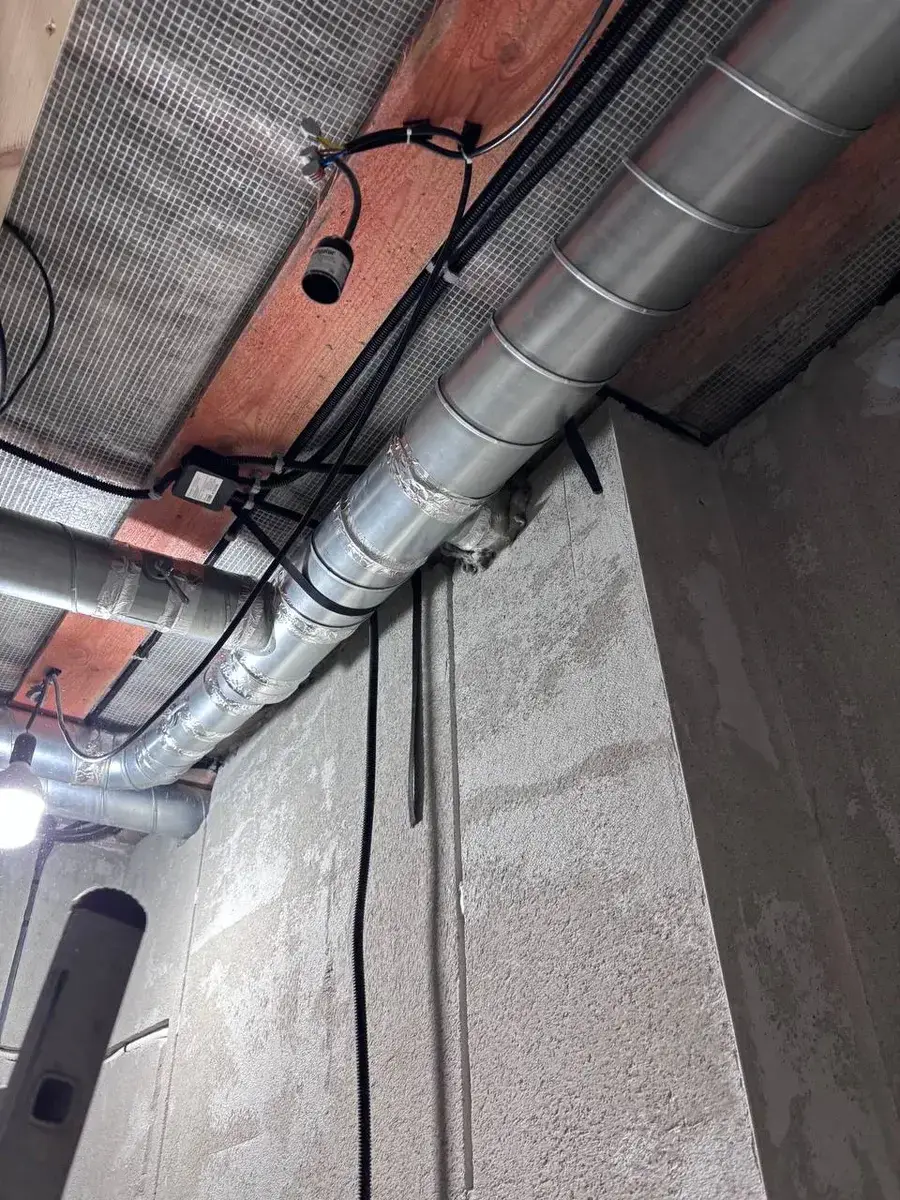

Магистральные воздуховоды под потолком
Магистральные воздуховоды под потолком

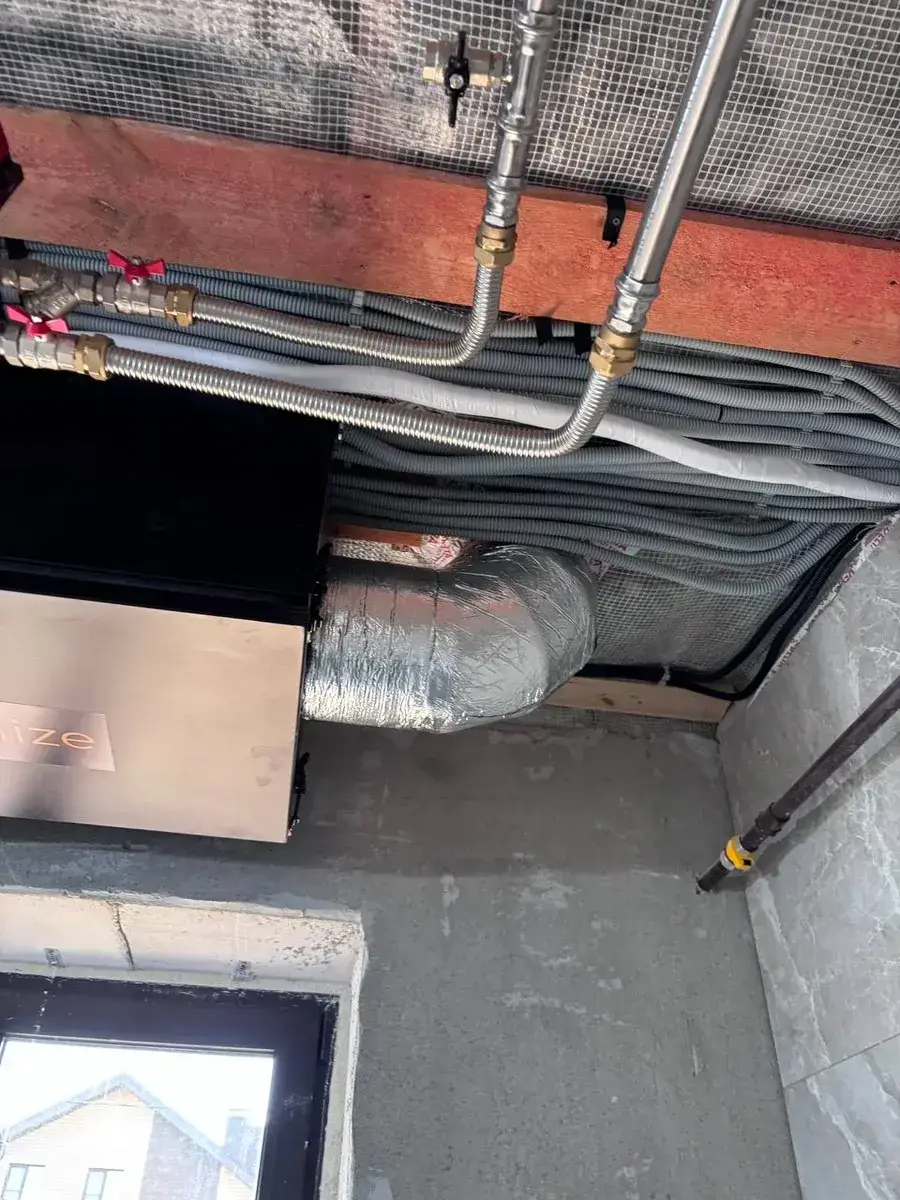

Подключение водяного нагревателя приточной установки
Подключение водяного нагревателя приточной установки

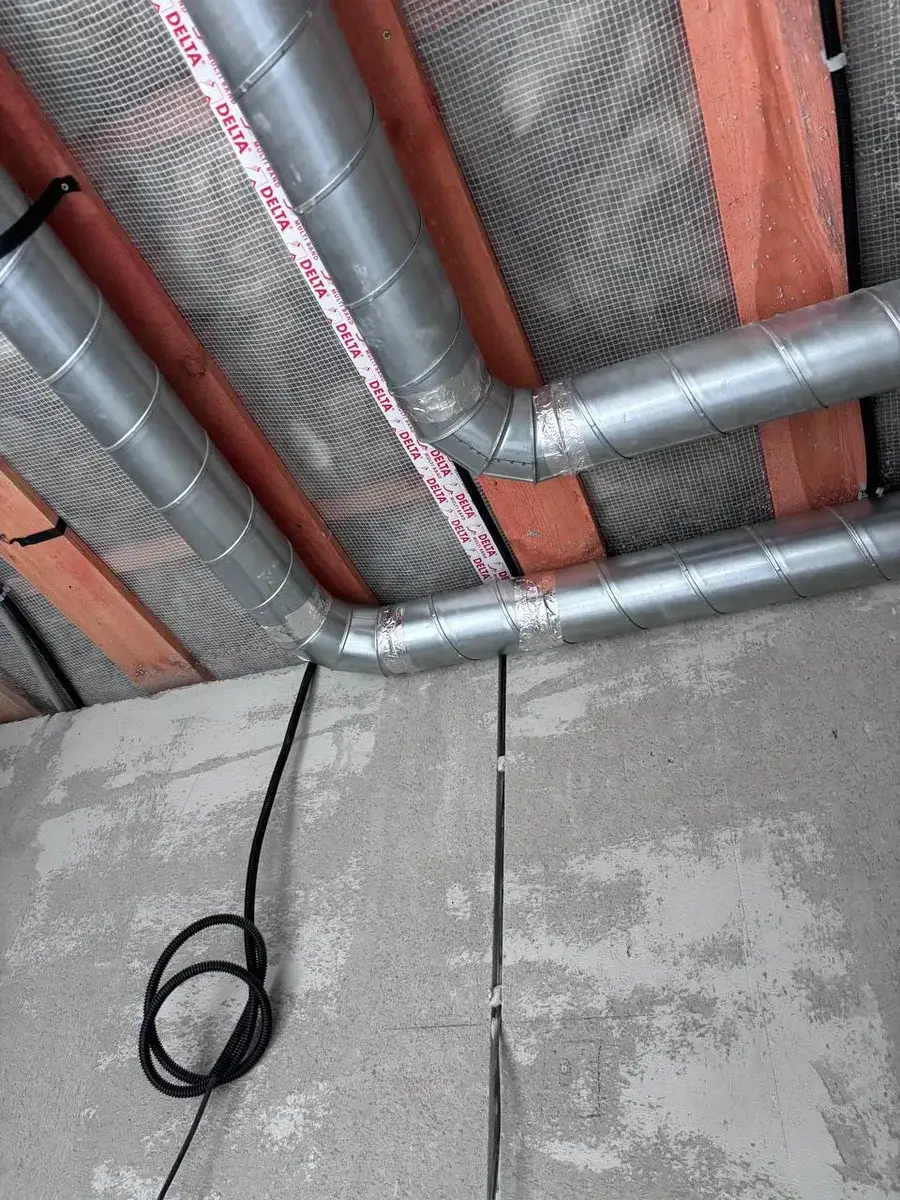

Повороты и соединения круглых воздуховодов
Повороты и соединения круглых воздуховодов

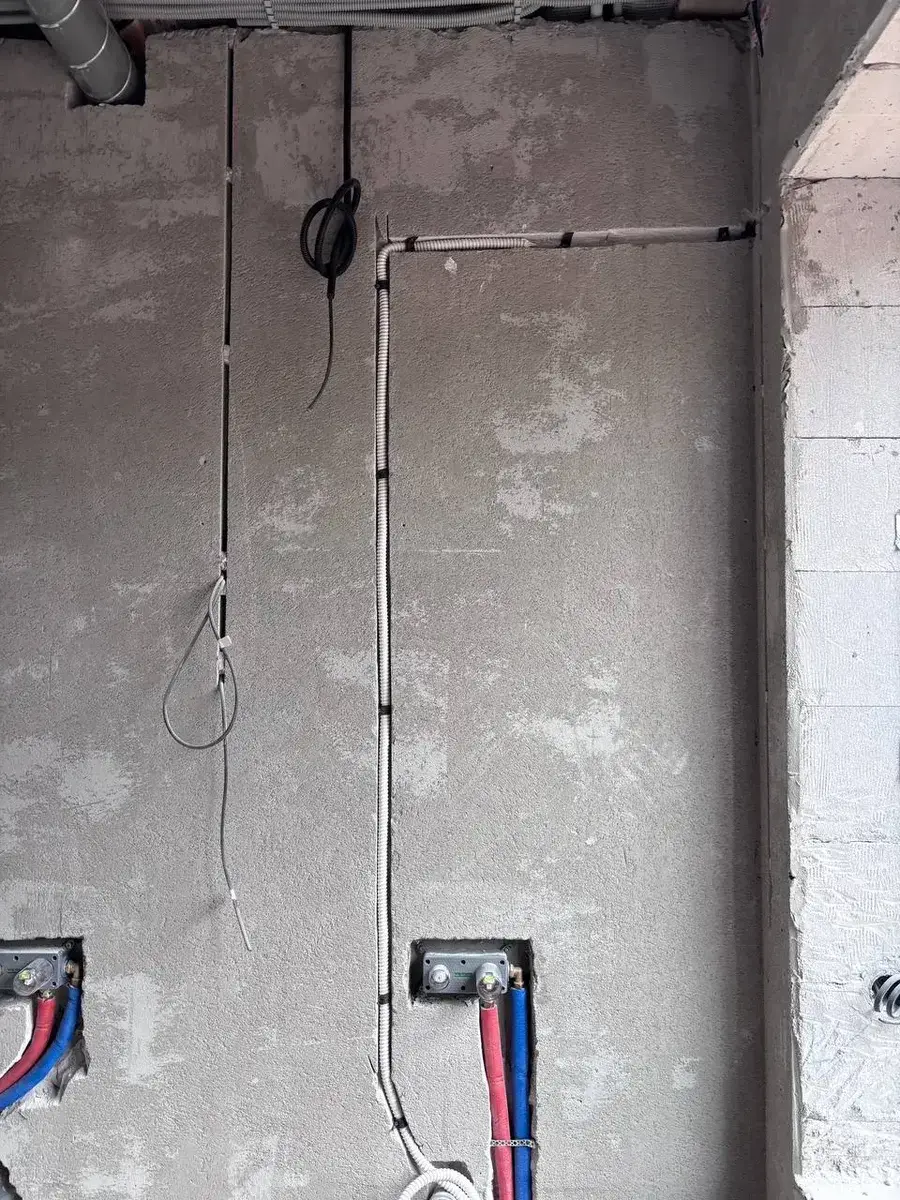

Подготовленные инженерные трассы в техническом помещении
Подготовленные инженерные трассы в техническом помещении
